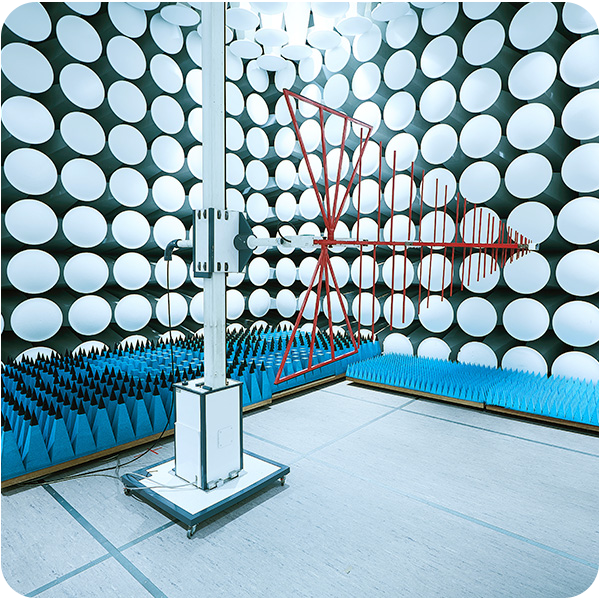

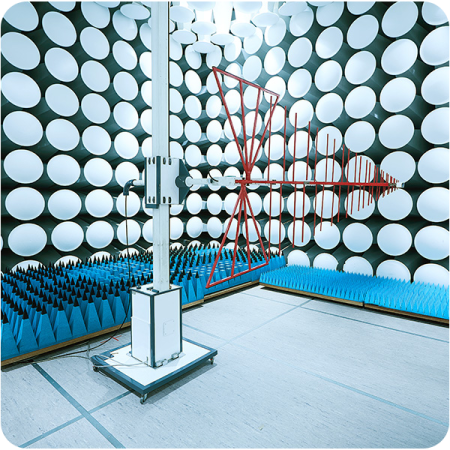

Semianechoidná komora
Anechoidná komora
Popis produktu:
EMC laboratóriá EVPÚ a.s., patria k špičkovým pracoviskám pre meranie EMC v Európe a to najmä Semianechoidnou komorou rozmerov (d x š x v): 20,5 m x 12,4 m x 7,80 m, vybavenou špičkovým meracím zariadením a vyškoleným personálom s dlhodobou praxou.
- zabezpečujeme skúšky zariadení pre splnenie požiadaviek smernice Európskeho parlamentu a Rady 2014/30/EU, o harmonizácii právnych predpisov členských štátov, vzťahujúcich sa na elektromagnetickú kompatibilitu (EMC);
- poskytujeme poradenstvo a technickú súčinnosť pri testovaní a vývoji komponentov a technických celkov.
Poskytujeme :
- meranie vyžarovania magnetickej a elektrickej zložky elektromagnetického poľa;
- meranie hladiny rušivého svorkového napätia;
- meranie vyžiareného výkonu;
- meranie hladiny elektrickej zložky elektromagnetického poľa;
- meranie hladiny magnetickej zložky elektromagnetického poľa;
- meranie nízkofrekvenčných prúdov;
- meranie zmien amplitúdy napätia v distribučnej sieti.
Meranie odolnosti:
- zisťovanie odolnosti proti elektrostatickým výbojom;
- zisťovanie odolnosti proti pôsobeniu rušivého elektromagnetického poľa;
- zisťovanie odolnosti proti zhlukom elektrických impulzov (burst test);
- zisťovanie odolnosti proti pôsobeniu napäťových rázov;
- zisťovanie odolnosti proti pôsobeniu indukovaných VF prúdov;
- zisťovanie odolnosti proti magnetickým poliam (NF, impulznému, tlmene kmitajúcemu);
- zisťovanie odolnosti proti oscilačným vlnám, harmonickému a medziharmonickému napätiu v distribučnej sieti.
Technické vybavenie:
Merania a skúšky sa vykonávajú:
- Semianechoidnej komore, s rozmermi (d x š x v): 20,5 m x 12,4 m x 7,80 m ;
- anechoidnej komore, s rozmermi (d x š x v): 7,30 m x 3,40 m x 3,60 m.
Hlavné prístrojové vybavenie:
- Rohde & Schwarz ESW 26, receiver 1 Hz – 26,5 GHz;
- Rohde & Schwarz SAM 100, amplifier 2 GHz – 20 GHz, 20 W;
- Anténa SA-570, 200 MHz – 1 GHz, „Double ridge horn“, apetura 69,0 cm x 94,5 cm;
- Anténa SA-571, 1 GHz – 18 GHz, „Double ridge horn“, apetura 24,2 cm x 13,6 cm;
- Anténa ROD RA-01 HV 9 kHz – 30 MHz;
- Anténa Biconical HUF-Z2 20 MHz – 200 MHz.
Parametre vykonávaných skúšok:
- Skúšky vyžarovania: Frekvenčný rozsah: 9 kHz – 26 GHz;
- Skúšky vyžarovania po vedení: Frekvenčný rozsah: 9 kHz – 30 MHz;
- Skúšky odolnosti proti VF elektromagnetickému poľu: Frekvenčný rozsah: 26 MHz – 18 GHz;
- Skúška odolnosti proti elektrostatickému výboju: Vzduchový: do 15 kV; Kontaktný: do 8 kV;
- Skúška odolnosti proti rušeniu indukovanému vysokofrekvenčnými poliam, šírenému vedením: Frekvenčný rozsah: 150 kHz – 230 MHz;
- Skúška odolnosti proti rázovým impulzom: do 4 kV;
- Skúška odolnosti proti rýchlym elektrickým prechodným javom/skupinám impulzov: do 4 kV.

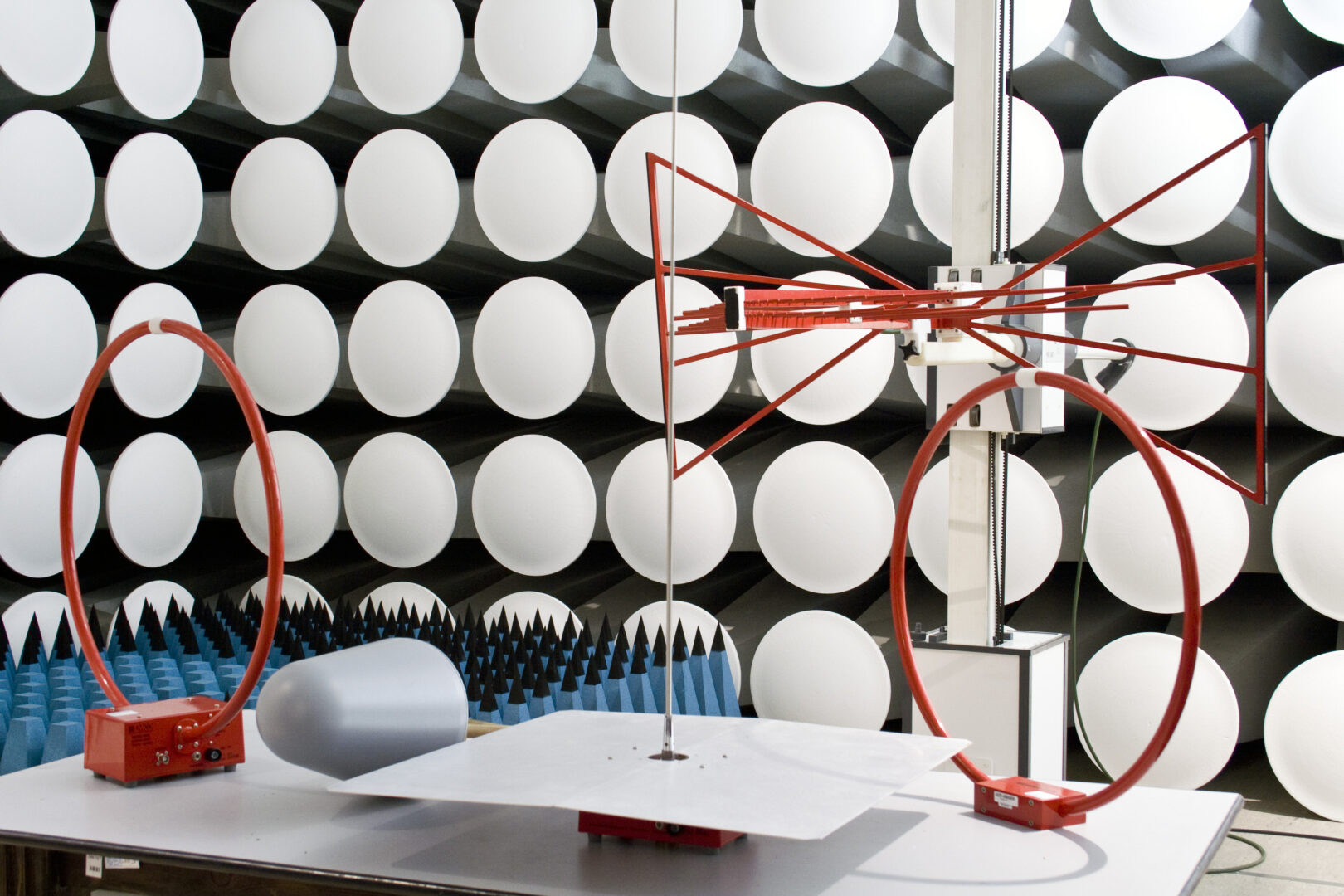

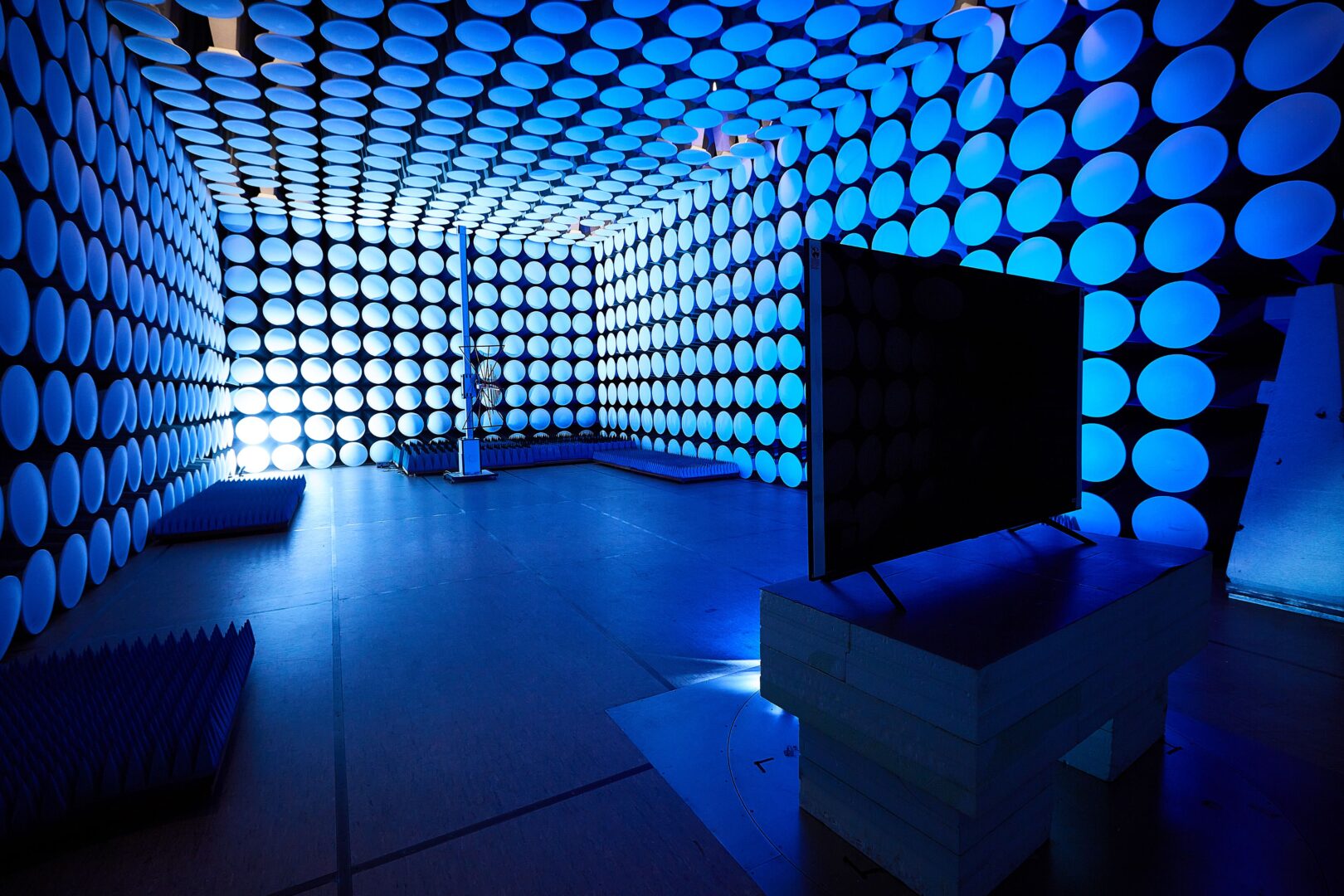

Obr. 1 – Meranie v Semianechoidnej komore

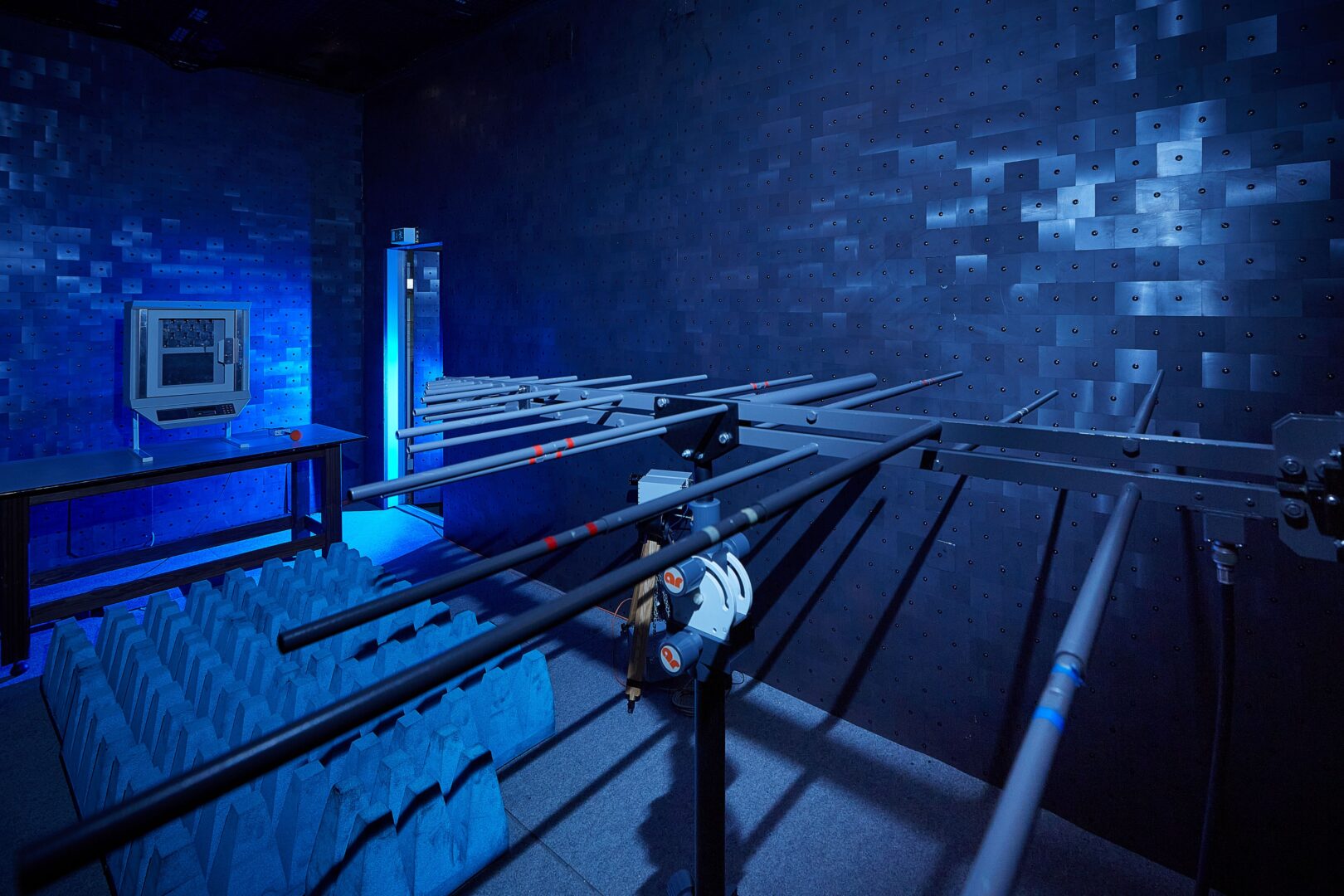

Obr. 2 – Meranie v Anechoidnej komore
